图纸提交前，先把加工语言说清楚

做铝型材定制加工，返工往往不是因为加工能力不够，而是图纸表达不完整。尺寸写了，基准没写；孔位标了，公差没定；型材选好了，加工方向却没交代。真正进入生产环节后，这些遗漏都会转化成沟通成本、排产延误和装配偏差。

工业铝型材常用于设备框架、安全防护罩、输送线和工作台，不同应用对铝型材定制加工的要求并不一样。外观看似接近的两套结构，可能一套更看重装配精度，另一套更在意现场改造空间。图纸提交前先把关键参数确认到位，后续交付会顺畅很多。

上海襄达工业铝型材有限公司长期服务工业自动化、智能制造、设备制造等项目，在上海松江建立标准化生产与加工体系，从型材选型、切割打孔到组装配套，核心经验并不只是“能加工”，而是能把图纸要求转成稳定可执行的工艺条件。

实际使用中，尺寸确认不能只看总长

很多图纸首先写的是型材长度，但在铝型材定制加工里，总长只是起点。更关键的是这根型材在结构里承担什么位置，是作为横梁、立柱，还是门框、滑轨安装边。位置不同，尺寸控制重点也会变。

例如设备框架更关注多根型材组合后的方正度，单根长度误差如果累积，最后表现出来的是对角线不一致。输送线支撑梁则更看重安装孔与端面的关系，因为电机座、托板和连接件通常要沿统一基准装配。

这几类尺寸要单独确认

• 成品总长尺寸：明确是否含切口修整余量。
• 加工基准到孔中心尺寸：避免只给孔间距，不给起算点。
• 端面到槽口、缺口、台阶尺寸：关系后续连接件装配。
• 成组件配合尺寸：如左右对称件、前后镜像件需标识区分。

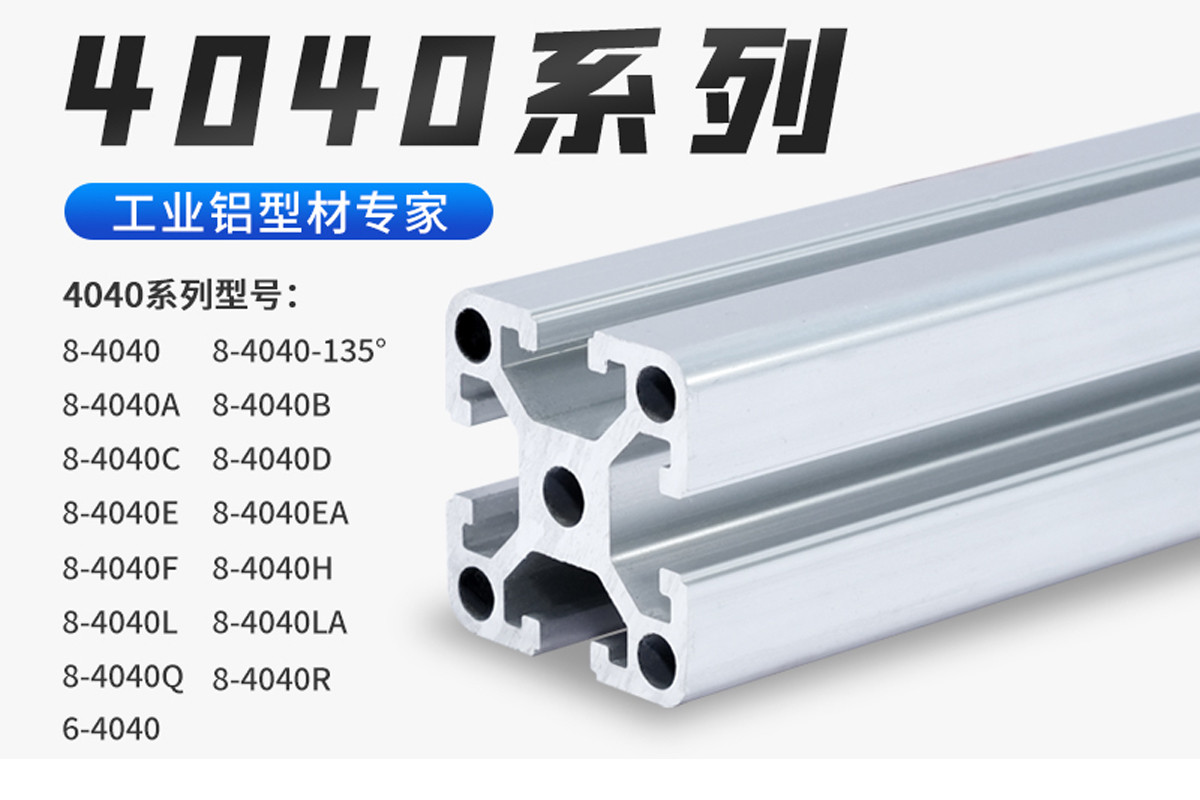

如果采用的是3030、4040、4080这类常用规格，现场往往容易误以为“标准型材都差不多”。但只要进入定制切割、打孔、攻丝或CNC处理，尺寸链就不再只由型材本身决定，而是由基准、工序和装配方式共同决定。

同样是孔位，不同场景下判断重点完全不同

孔位是铝型材定制加工中最容易引发返工的内容。问题通常不在“有没有孔”，而在孔位相对谁来定位，后续装的是什么，以及是否允许现场调整。

在安全防护罩项目里，孔位偏差会直接影响门板、合页和锁具安装，外观缝隙容易不均匀。到了输送线或自动化设备支架，孔位偏差又会传导到电机、传感器、导轨等部件，表现为装不上、需要扩孔，或者强行装配后产生应力。

若图纸里只写“钻孔Φ8，两侧各一”，加工端仍无法准确判断是从端面定位，还是从中心线定位。更稳妥的做法，是把孔径、孔深、数量、孔距、基准边和方向一次写全。

公差怎么定，要看装配方式而不是越严越好

不少图纸会把关键尺寸统一压得很紧，认为公差越小越保险。实际上，铝型材定制加工的公差设置要结合用途。装配靠连接件锁紧的框架，与要直接配合精密部件的加工件，对公差的需求不是一个层级。

设备框架常见的是切割长度公差与孔位公差控制合理即可，过度追求极限精度，只会增加加工难度和成本。相反，若型材上需要安装导轨、气缸座、治具定位块，局部尺寸和孔位就要单独提高要求，不能沿用普通框架标准。

公差确认时更实用的判断方式

• 先区分装饰性尺寸、结构性尺寸和功能性尺寸。
• 只对影响装配和运行的尺寸重点标注公差。
• 需要互换装配的批量件，公差要统一，不宜靠人工修配。
• 若现场还能调整，公差可适度放宽，换取更高性价比。

这也是很多项目在试样阶段就会先做小批量验证的原因。像XD-8-3030L这类常见工业铝型材型号，应用面很广，但最终公差策略仍要回到具体结构和安装方式上判断。

设备框架、防护罩、输送线，图纸关注点并不一样

在实际项目里，最常见的误判是把相似结构当成同一种加工需求。都是工业铝型材框架，设备主体和外围防护结构的判断重点可能完全不同。

设备框架更看重整体基准

这类场景通常要求结构稳定、安装面连续、后续扩展方便。图纸提交前要确认基准端、拼接关系、立柱高度一致性，以及是否需要预留线槽、面板安装孔和脚轮或地脚连接位置。

安全防护罩更看重开合与外观匹配

门框、观察窗、封板和密封条配合较多，孔位稍有偏移，就会出现门缝不匀、锁扣难对位等问题。这里不只是孔中心尺寸要准，左右件方向、铰链安装面、封板压边关系也要表达清楚。

输送线结构更在意接口连续性

输送线上的支腿、托架、动力安装位常常需要与其他设备对接。若图纸只以单件为单位，而不核对整线标高、中心距和安装节距，加工完成后很容易出现局部能装、整体不顺的问题。

容易被忽略的，不只是尺寸本身

很多铝型材定制加工项目延误，不是因为某个尺寸错了，而是图纸没把加工边界交代完整。比如攻丝深度未写、表面处理顺序不明、型材端面是否倒角没有说明，这些都可能影响后续装配和外观。

• 基准面未定义，导致同一尺寸理解不同。
• 区分不出通孔、盲孔、沉孔和攻丝孔。
• 忽略型材槽口方向，现场装配才发现反向。
• 只给二维尺寸，未说明立体安装关系。
• 把样件要求直接用于批量件，未评估工艺稳定性。

对于需要切割、打孔、攻丝、CNC加工并配合组装的项目，一站式服务的价值就在这里。加工端如果熟悉工业自动化现场，往往能提前发现图纸里的空白项，减少后续拆改。这也是上海襄达在长三角项目中积累出的实际优势。

提交图纸前，可按这几个动作再核对一遍

图纸准备到最后阶段，不必把所有内容都写得很复杂，但关键项一定要完整。更常见的做法，是把“能不能加工”升级为“能不能一次加工到位”。

1. 先确认型材规格、长度、数量和方向标识是否一致。
2. 再检查孔位是否都基于明确基准标注。
3. 把需要重点控制的公差单独圈出，不要平均用力。
4. 核对配套件接口，如角件、螺母、封板、脚轮安装方式。
5. 若涉及批量加工，先确认试样标准和验收口径。

如果结构中使用了XD-8-3030L或其他常用工业铝型材型号，也建议同步核对配件体系和槽口适配关系，避免图纸没问题，装配件却不匹配。

把场景、尺寸、公差、孔位和基准放在同一张判断表里，往往比单纯修改某一个数值更有效。图纸提交前多做一次系统核对，能更早发现风险点，也更有利于控制铝型材定制加工的周期、成本和成品一致性。
